[ 전자 ] Ioff supports partial power-down-mode operation 란?

쉽고 빠르게 Ioff supports partial power-down-mode operation에 대해서 알아보자



Q. 레벨 시프터(Level Shifter), 버퍼(Buffer), 트랜지스터(Transistor) 등을 사용할 때, 파워 시퀀스(Power Sequence)상 해당 칩이 늦게 켜지는 경우, 그 이전에 입력 신호나 전압이 먼저 인가될 때는 어떻게 대응해야 하나요? = 이럴때 Ioff supports partial power-down-mode operation 기능이 있는지 확인!

Ioff supports partial power-down-mode operation 란 무엇일까?

- I : Input/Output pin에서의 전류(Current)
- off : 전원이 꺼졌을 때 (OFF 상태)

- supports : 지원하다

- partial / power-down / mode : 부분적인 / 전원을 꺼둔 상태 / 동작 방식

• 즉, 칩의 전원 중 일부만 꺼져 있는 모드
• 예: 레벨 시프터 (Level Shifter) 경우 전원이 2개 - VccA(3.3V) 은 켜져 있지만, VccB(1.8V) 은 꺼져 있는 경우.

- operation : 동작하다

= 결론: 이 칩은 일부 전원이 꺼져 있는 상황에서도, Ioff 기능 덕분에 입력/출력 핀으로 전류가 흘러들지 않고 안전하게 동작!



DataSheet로 알아보기

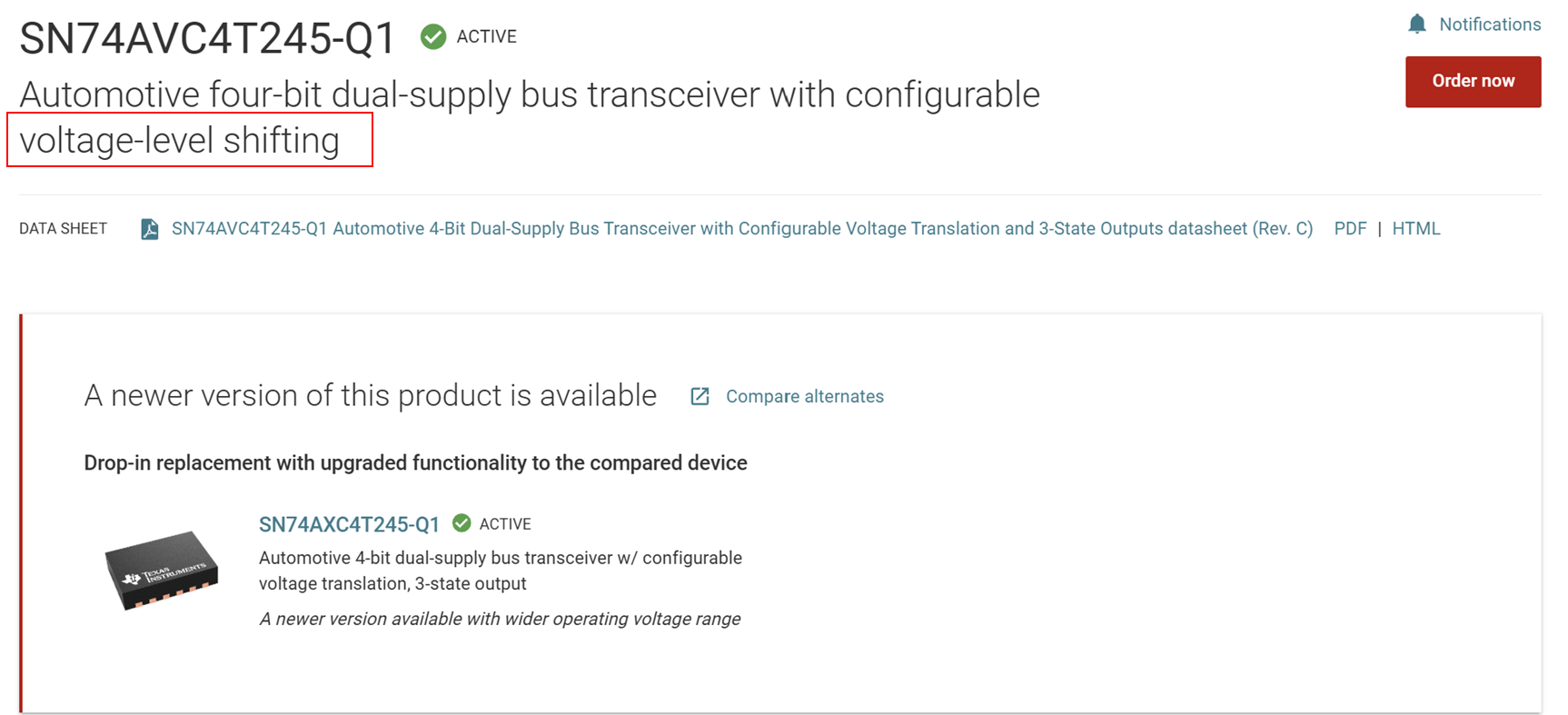

74AVC4T245QRGYRQ1

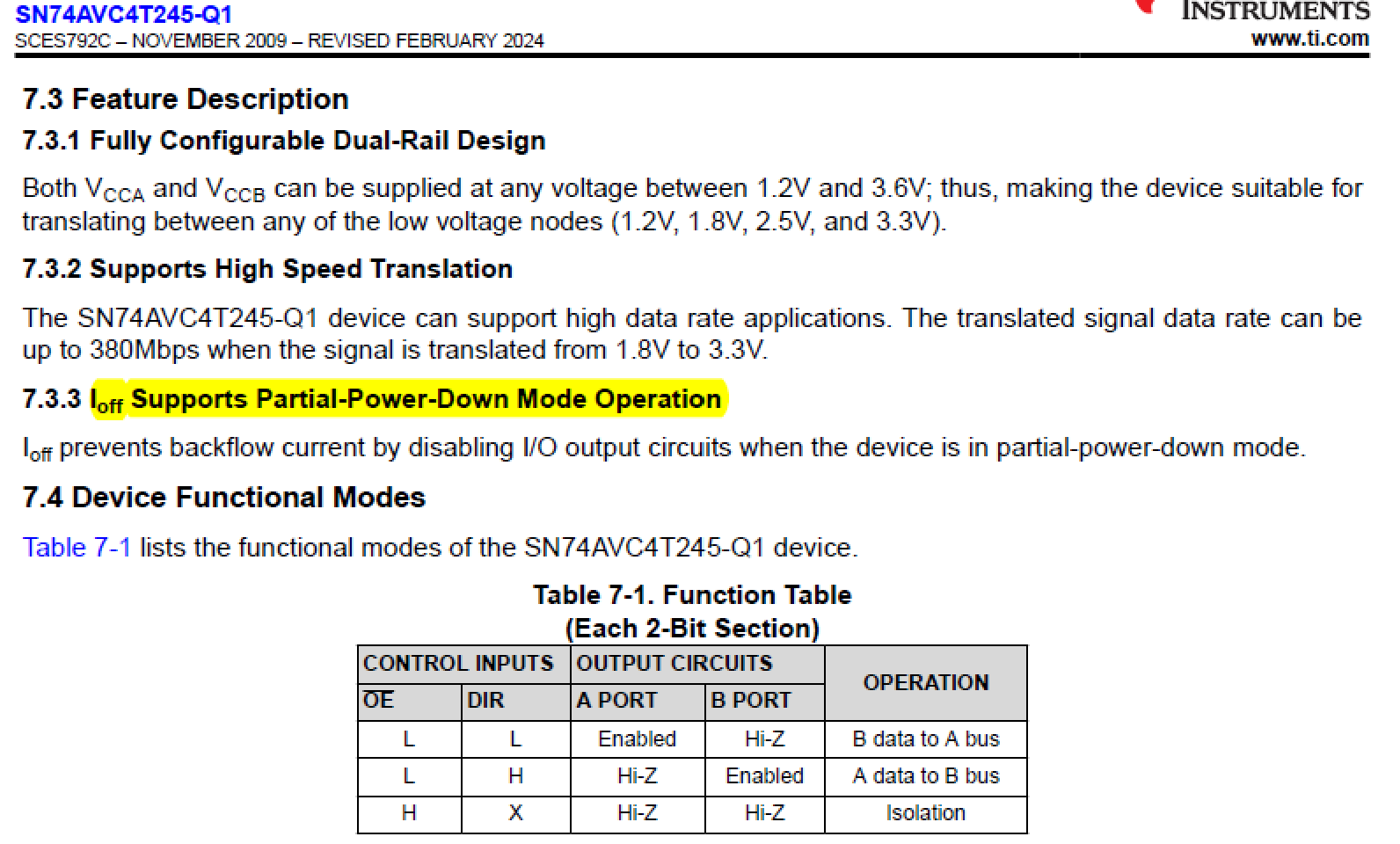

74AVC4T245QRGYRQ1 - Datasheet-2

Ioff prevents backflow current by disabling I/O output circuits when the device is in partial-power-down mode.
Ioff는 장치가 부분 전원 차단 모드에 있을 때 I/O 출력 회로를 비활성화하여 역류 전류를 방지합니다.

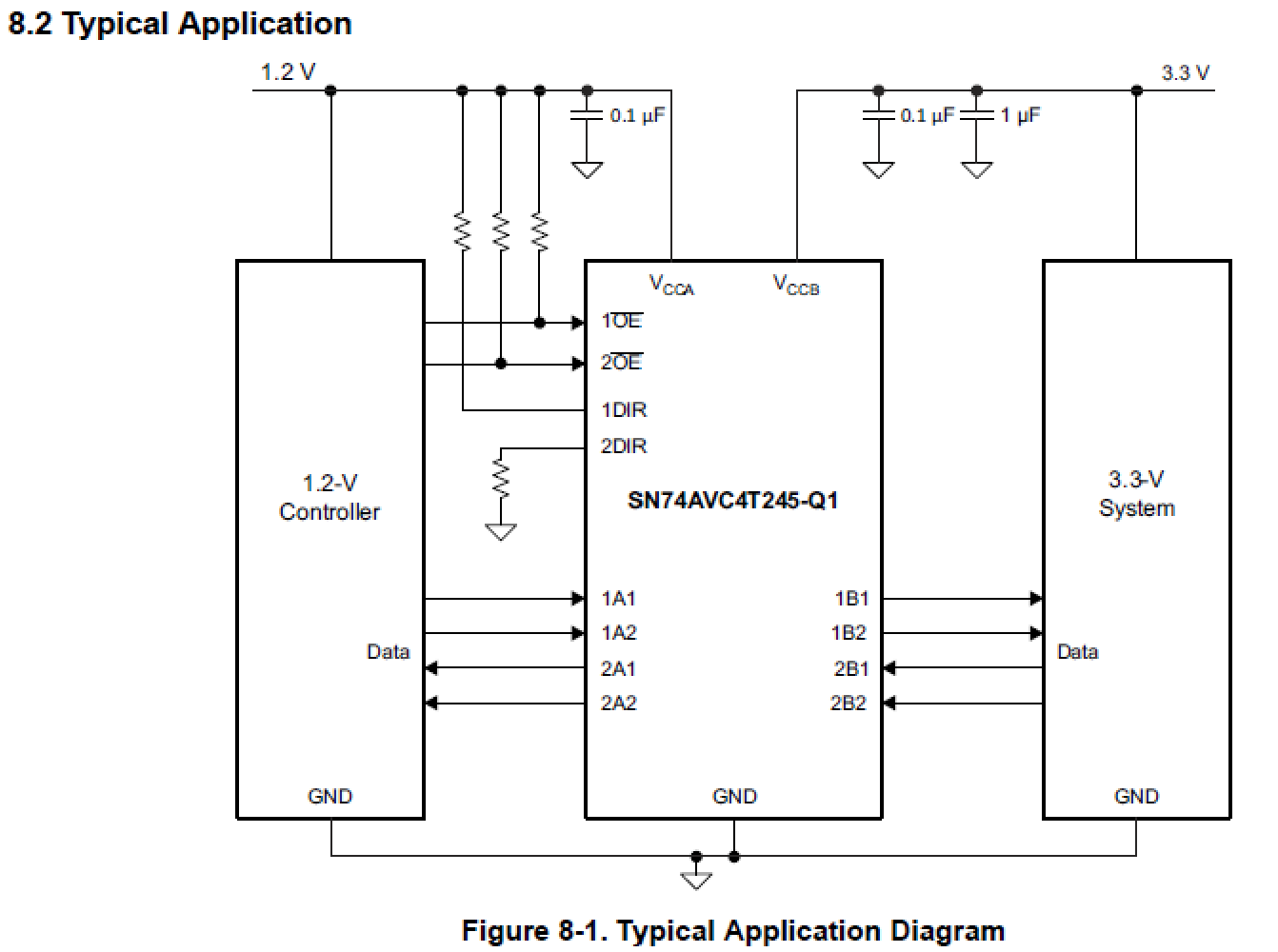

74AVC4T245QRGYRQ1 -Datasheet-1



4AVC4T245QRGYRQ1 -Datasheet-2

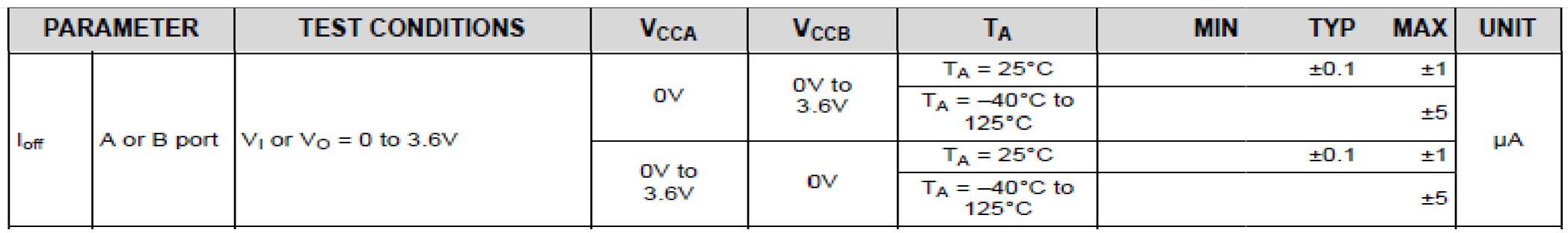

이 칩은 한쪽 전원이 꺼진 상태에서도 (예: VCCA=0 V, VCCB=3.6V)
다른 포트에 신호가 들어올 수 있으며, 그 경우 입력/출력 핀을 통한 leakage current (Ioff)는 최대 1 µA (25 °C), 최대 5 µA (full temperature range) 이하로 제한됨.

즉, partial power-down 모드를 안전하게 지원하며, 전원 차단 시에도 back-powering이 거의 발생하지 않는다는 것을 수치로 표시함.



사진 및 자료 출처: https://www.ti.com/



마무리

데이터시트에서 자주 보이는 Ioff와 Partial Power-Down 알아봤다! 요즘의 웬만한 IC에서는 적용되어 있다.

하지만 작은거 하나에 따라서 시스템에 동작을 안 할 수 있다. 이점을 꼭 명심하자. 그리고 특히 이와 관련되서는 전원순서와 밀접한 관련히 있기 때문에 꼭꼭 살펴보자.
