[ 저항 ] resistor 목적에 따른 용도

resistor 목적에 따라서 어떻게 사용될까?



저항은 목적에 따라서 많은 곳에 사용된다.



전류 제한

- 저항을 이용하여 전류를 제한한다. ( V=IR 과전류시 IC가 파손될 수 있음 )

- 전류 제한의  대표적  예시  LED로 설명한다.

-  Reverse Voltage: 5V (입력전압)

-  LED : Forward Voltage1.9~2.5Vf  / Forward Current:  MAX 30 mAf ( 일반적으로 20mA을 기준으로  ) 측정

•  Forward Voltage1.9~2.5V : LED를 키는데 필요한 전압

ex) LED : Forward Voltage2.0Vf / Forward Current: 20 mAf  / Reverse Voltage: 5Vs

 -  resister:  5Vs - 2Vf = 3V -> 3V / 20mAf = 150 ohm

LTST-C191KGKT - Datasheet1



LTST-C191KGKT - Datasheet2

디지키 참고

사진 및 자료 출처 :https://www.digikey.kr/ko/resources/conversion-calculators/conversion-calculator-led-series-resistor



전압 분배

- 두 개 이상의 저항을 사용하여 전압 분배.( 각 저항에 걸리는 전압 비율은 저항값의 비율)

- 가변 저항을 통해서 출력되는 값을 조정 ( 선풍기의 버튼)



신호 조절(임피던스 매칭)

- 전송 라인과 부하 간의 임피던스를 매칭시키기 위해서 사용. 반사를 최소화하고 신호 무결성을 유지.

예를 들어 RS422 신호는 임피던스를 맞추어 반사율을 줄인다. (termination resistor :종단 저항)

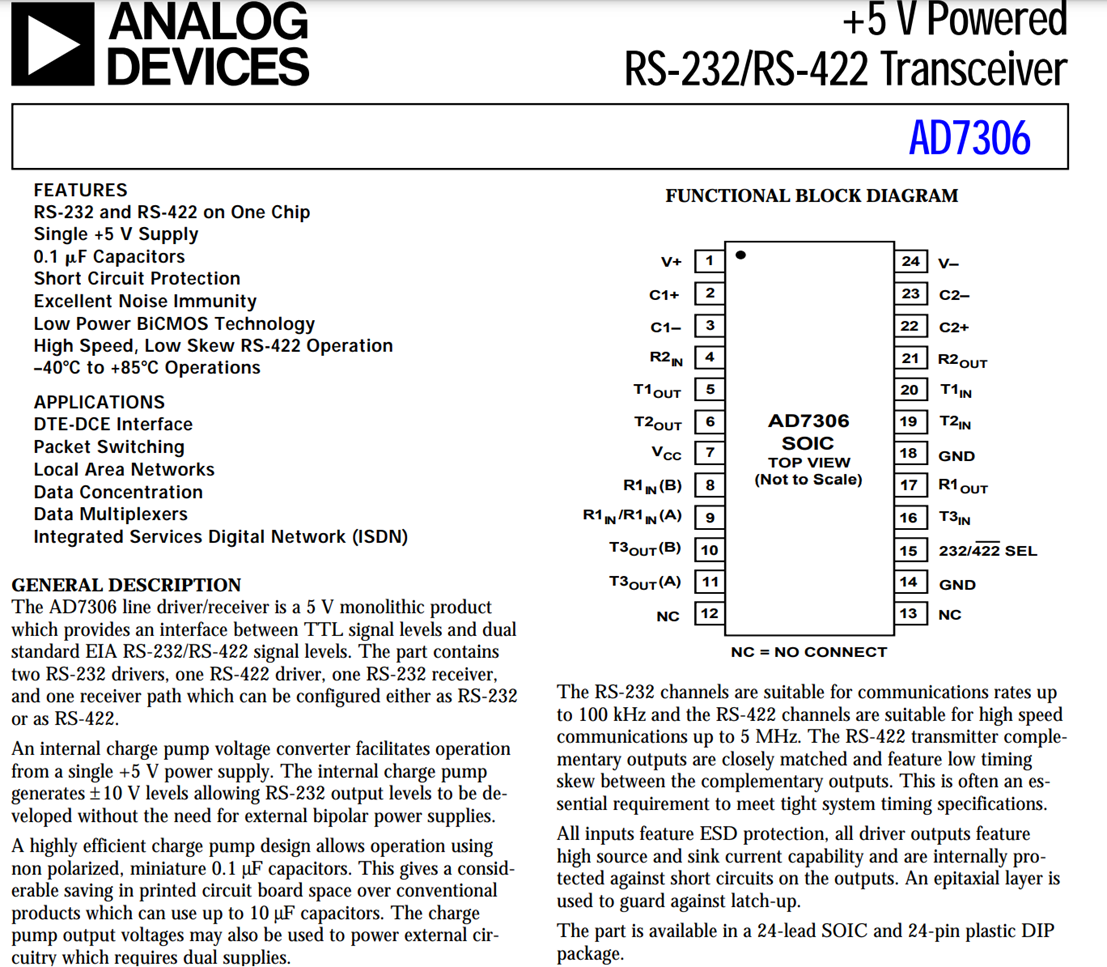

AD7306ARZ-ND



필터링 ( Low-pass filter / High-pass filter )

- Low pass filter : 20kHz 이상의 고주파 잡음을 제거하고자 할 때, 저항과 커패시터를 이용함.

fc = 1 / 2πRC로 계산하여 주파수를 컷함.



디지털 회로 (풀업/풀다운 저항)

- FPGA, MCU 등등 입력 핀을 특정 논리 상태로 고정하기 위해 풀업 또는 풀다운 저항을 사용.



다양한 목적으로 저항을 사용한다. 용도에 따라서  저항 값, 사이즈, 전력 와트를 선정해서 고른다.
