[ Altium 알티움 ] " CAM 파일 불러오기 "

쉽고 빠르게 CAM 파일 불어오기

PCB 업체에 작업 전 최종으로 확인으로 최종으로 전달해 주는  CAM 파일을 불러오는 방법을 알아보자

CAM (Computer-Aided Manufacturing)란

- CAD 에서 생성된 설계 데이터를 기반으로 하여 기계나 공작기계가 자동으로 작동하도록 지시하는 명령어들이 포함됩니다. ( PCB제작에서는 각 레이어의 패턴 정보, 드릴링 위치, 솔더 마스크, 실크 스크린, 절삭 경로, 드릴링 경로, 재료 제거 패턴 등 제조 프로세스를 실행하기 위한 지시 사항을 포함 )



CAM Document

- CAM 파일을 불러올 파일을 만듦.

- File -> New ->CAM Document

CAM Document  생성



CAM 파일 불러오기

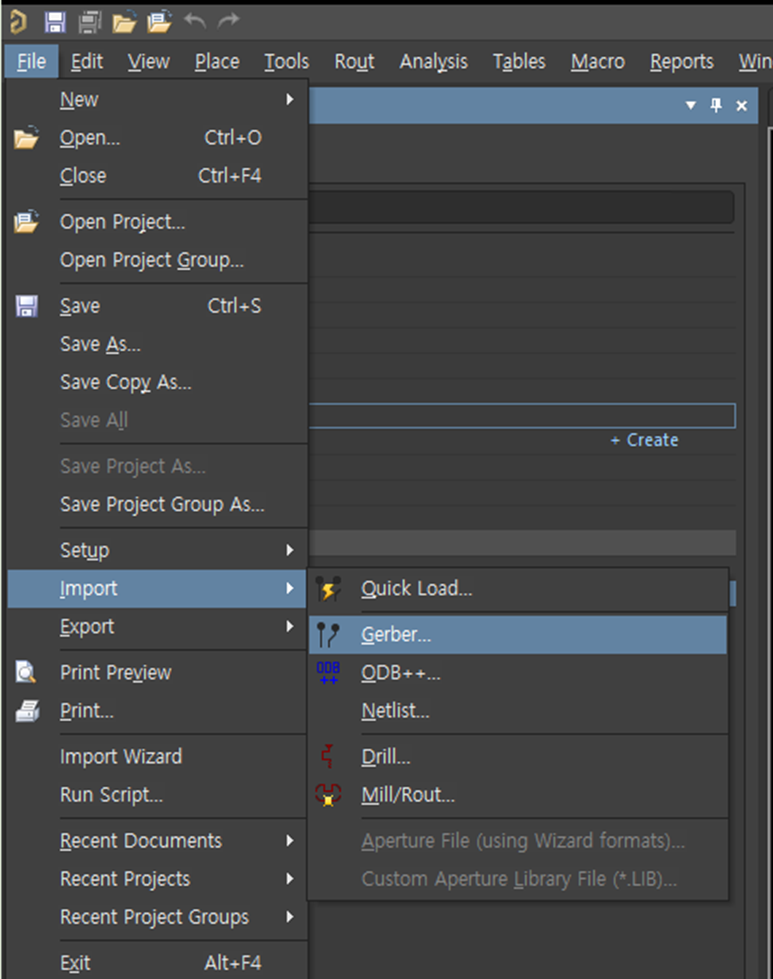

- File-> Import -> Gerber...

- CAM파일 확장자가 Gerber이므로 선택함.



import

Gerber 불러오기

옵션 선택

- 데이터 형식은 일반적으로 RS-274-X를 사용함.

- 나머지 옵션들은 기본으로 두는 것을 추천함

- 옵션을 선택 후 OK를 누르면 CAM 파일이 불러옴.

형식	설명	특징
RS-274 (RS-274-D)	초기 거버(Gerber) 형식, PCB 설계에 사용	조리개(Aperture) 정보가 별도 파일로 제공됨. 수동 데이터 해석이 필요하여 오류 발생 가능성 있음
RS-274-X	RS-274의 확장 버전, 확장 거버(Extended Gerber)	조리개 정보가 파일에 포함되어 있어 별도 파일 불필요. 자동화된 데이터 처리 용이, 양각과 음각 객체 표현 가능
Fire9000	특정 PCB 장비나 소프트웨어에 사용되는 독자적 형식	Gerber와 다른 독자적 구조. 전용 변환 도구나 소프트웨어 필요, 특정 장비에 맞춰 설계된 데이터 형식

데이터형식 선택



Load Option

Setting

마무리

꼭 데이터 형식에 맞게 선택하는 것이 중요하다.
